Восстановление поврежденной прошивки с помощью программатора ​

Перед началом ​

Если вы читаете эту страницу, скорее всего, ваше оборудование не смогло загрузиться из-за некорректной перепрошивки или обновления прошивки. Это руководство поможет вам перепрошить прошивку с помощью программатора.

Перед началом работы убедитесь, что у вас есть следующие инструменты:

1. Еще один исправный компьютер
2. Программы CH341A USB
3. Зажим или щуп SOIC-8 (большинство микросхем SPI Flash имеют корпус SOP8-208mil). Для материнских плат ASUS используйте специальный кабель для прошивки ASUS
4. Понижающий модуль на 1,8 В (на большинстве материнских плат Loongson используется флэш-память на 1,8 В). Не требуется, если подтверждено, что ваша флэш-память работает на 3,3 В или 5 В
5. Если чипы Flash расположены под радиатором процессора, вам также понадобится термопаста для повторной установки радиатора после восстановления

Также убедитесь, что у вас установлено необходимое программное обеспечение:

1. Windows: Установите драйвер CH341A. Мы рекомендуем NeoProgrammer с обновленной базой данных микросхем (источник: форум Enshan Wireless)
2. macOS / Linux: Используйте IMSProg

Перед началом записи прошивки соберите программатор в соответствии с приведенными ниже инструкциями. В качестве примера мы используем процессор Loongson XA61200 и материнскую плату ASUS XC‑LS3A6M.

Загрузите прошивку и проверьте её хэш ​

Большинство популярных товаров можно найти в база данных товаров. Если вы не можете найти прошивку для вашей модели, обратитесь к вашему дистрибьютору.

Обязательно проверяйте хэш после загрузки; в противном случае плата может не загрузиться.

Примечание: при загрузке с сайта ASUS проверьте файл ZIP, так как ASUS предоставляет хэши SHA-256 для ZIP-архивов. Это не влияет на процесс прошивки. После проверки распакуйте архив, поскольку программа для прошивки не обрабатывает сжатые файлы автоматически.

В Windows для проверки мы рекомендуем использовать OpenHashTab:

В macOS или дистрибутивах Linux используйте sha256sum команда:

# Example with ASUS XC‑LS3A6M version 1402
sha256sum XC-LS3A6M-1402.7z
echo "7B435CA09F34088D6922BD82C9A46945E57A93BC4E3C24016BCE8FC19826E0AF XC-LS3A6M-1402.7z" | sha256sum -c
# Output: XC-LS3A6M-1402.7z: OK

Сборка и подключение программатора ​

Проверьте маркировку SPI-флеш-памяти на материнской плате, чтобы убедиться в ее технических характеристиках. В приведенной ниже таблице перечислены распространенные модели материнских плат и установленные на них микросхемы флеш-памяти (с учетом возможных изменений в производственных партиях):

Затем соберите программатор в соответствии со схемой. Расположение выводов должно точно совпадать, начиная с вывода 1. Обычно точка или выемка на микросхеме SPI Flash указывает на вывод 1.

Подключение к микросхеме Flash ​

Использование зажима или щупа SOP‑8 ​

Совместите штырьки зажима или щупа в соответствии со схемой. На этих разъемах имеются маркировки, указывающие начальное положение (1-й штырь зажима обычно обозначен красным цветом; 1-й штырь щупа — черным; подробности уточняйте у поставщика).

Как только соединение станет стабильным, подключите другой конец кабеля к программатору в правильном порядке. При использовании щупа убедитесь в надежности соединения, чтобы избежать сбоев при перепрошивке из-за плохого контакта.

Использование тестового разъема ​

Если ваша материнская плата имеет конструкцию с двумя BIOS-памятями (например, модели XA61200 и XB612B0) и дополнительный чип SPI Flash можно извлечь, как показано ниже, для перепрошивки можно использовать тестовый разъем SOP8.

После извлечения микросхемы Flash из разъема проверьте расположение вывода 1 (обозначенного на рисунке цифрой ①), чтобы избежать неправильной установки, которая может привести к сбою при загрузке.

После извлечения установите микросхему в тестовый разъем, как показано на рисунке:

После установки подключите тестовое гнездо к программатору в правильном порядке.

(Только для материнских плат ASUS) Использование специального кабеля для прошивки ​

На материнских платах ASUS микросхема SPI Flash, на которой хранится прошивка BIOS, расположена рядом с процессором, под радиатором. Необходимо снять радиатор; расположение микросхемы показано ниже:

Вставьте специальный кабель для записи в разъем над модулем SPI Flash. Убедитесь, что сторона разъема с белой отметкой совпадает с белой отметкой в левом нижнем углу материнской платы (это указывает на начальную позицию):

Подключите другой конец кабеля к программатору, как обычно.

Прошить прошивку ​

После сборки программатора и подключения его к микросхеме Flash подключите программатор к компьютеру и выберите программу для прошивки, соответствующую вашей операционной системе.

Использование NeoProgrammer (Windows) ​

Перед использованием NeoProgrammer установите драйвер, поставляемый в комплекте с программой (он находится в папке (software root)\Drivers\CH341A). Запустить DRVSETUP64.exe и нажмите 安装.

Затем проверьте в «Диспетчере устройств», отображается ли следующее устройство, что свидетельствует об успешной установке:

Затем определите модель вашего программатора CH341A и выберите её из списка Hardware меню. Наиболее популярные модели — это CH341 Black:

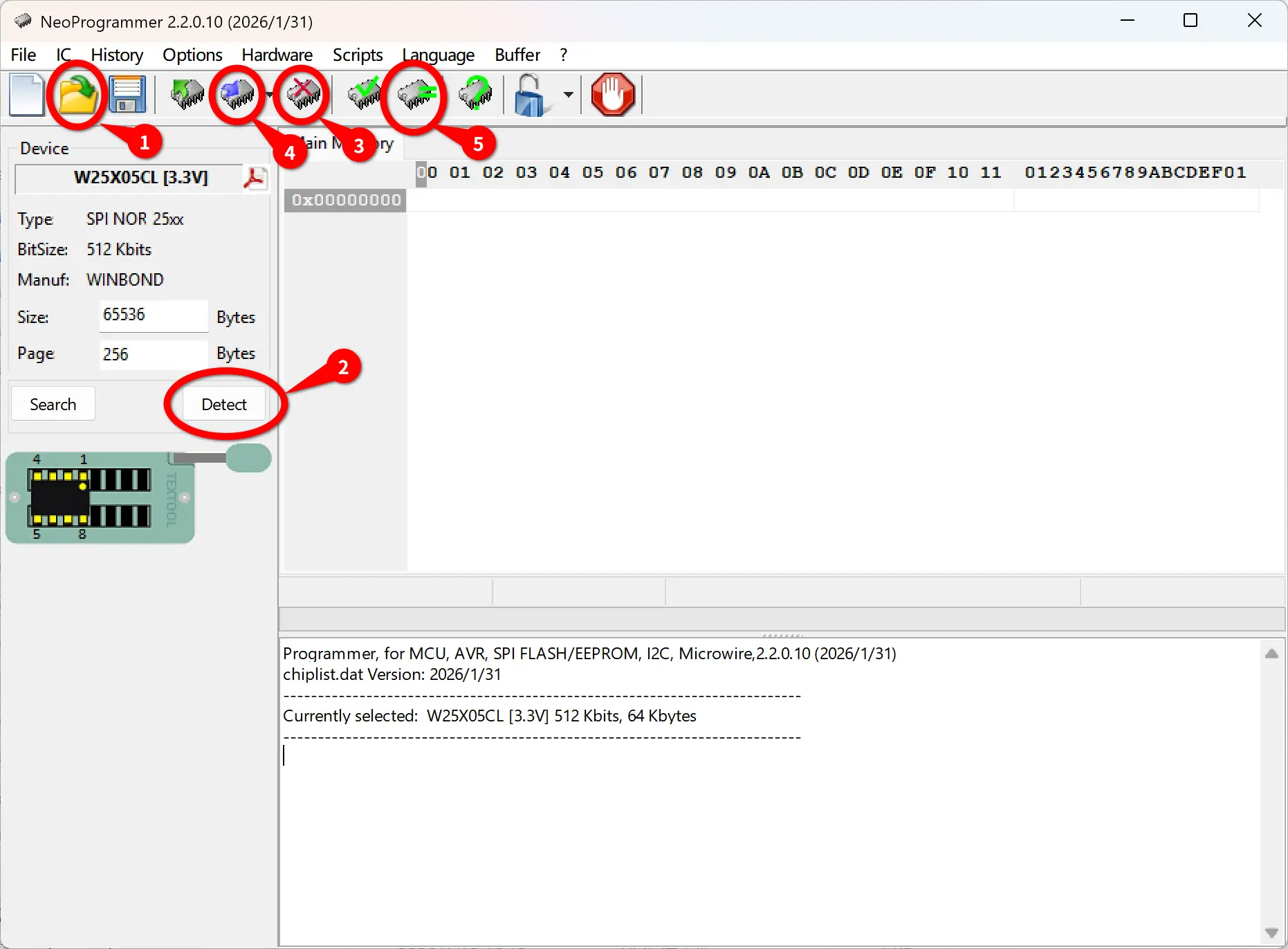

Выполните действия, обозначенные номерами на схеме:

1. Нажмите Open File и выберите файл прошивки для вашей материнской платы (Примечание: переименуйте расширение в .bin)

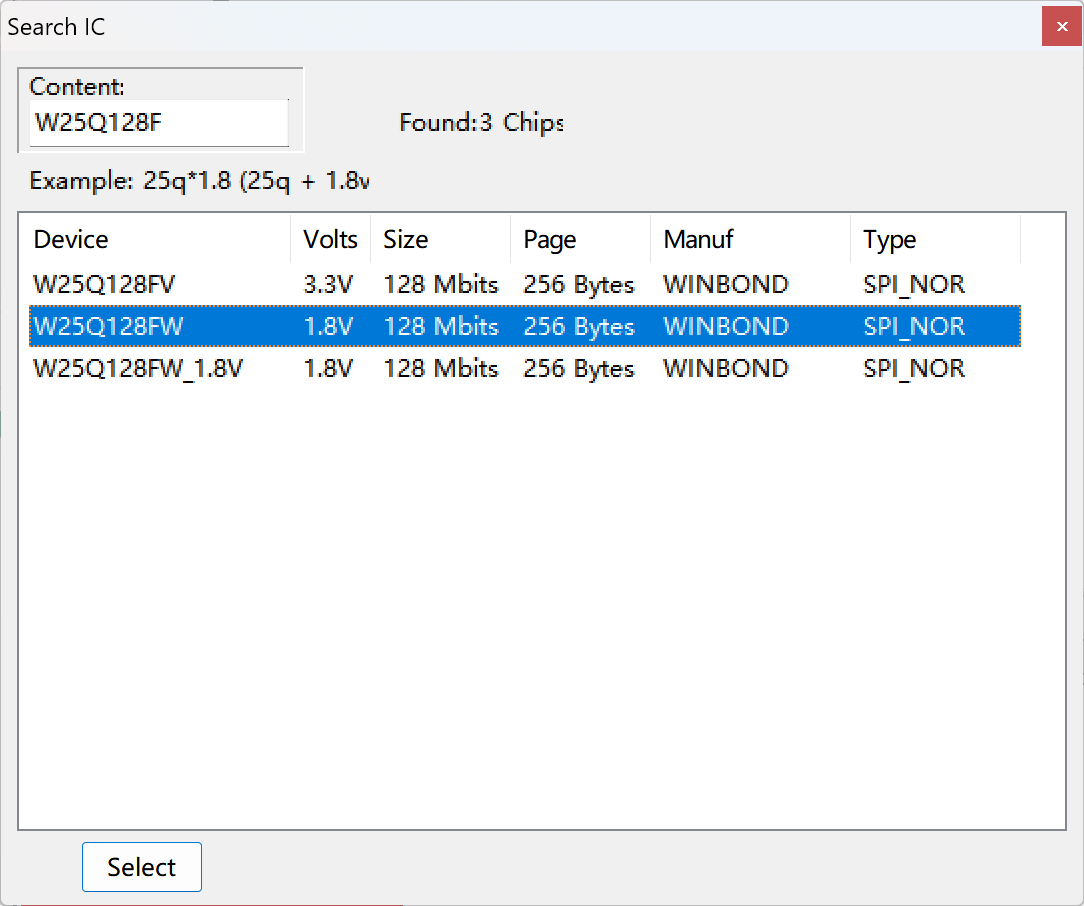

2. Нажмите Detect для определения модели подключенного чипа Flash. Если точной модели нет в базе данных, можно использовать похожую (например, W25Q128JW можно заменить на W25Q128FW). Как правило, это просто разные версии с одинаковыми параметрами.

3. Нажмите Erase чтобы полностью удалить поврежденную прошивку. После удаления вы можете, при желании, нажать BlankCheck чтобы убедиться, что микросхема Flash пуста. Если оба возвращают Success, можете переходить к следующему шагу.

4. Нажмите Write чтобы записать открытый файл прошивки на микросхему Flash. По умолчанию программа выполняет запись и проверку последовательно до тех пор, пока Success возвращается. Следует поддерживать стабильное соединение на протяжении всего процесса; в противном случае возможны непредвиденные результаты.

5. (Необязательно) Нажмите Verify чтобы убедиться, что текст соответствует файлу прошивки.

Использование IMSProg (macOS, Linux) ​

В ядрах Linux уже есть драйверы CH341, входящие в основную ветку, поэтому дополнительный драйвер, как правило, не требуется.

Для macOS, скачайте драйвер с официального сайта.

IMSProg не входит в состав большинства дистрибутивов. Если он доступен, попробуйте сначала установить его из репозитория вашего дистрибутива:

# Debian (13/14/sid)
sudo apt install imsprog

# Ubuntu
sudo add-apt-repository ppa:bigmdm/imsprog
sudo apt update
sudo apt install imsprog

# Fedora
sudo dnf install imsprog

# ArchLinux AUR
yay -S imsprog

Если ваш дистрибутив не содержит эту программу, скомпилируйте её из исходного кода:

# AOSC OS
sudo oma install cmake gcc libusb qt-5 pkgconf wget zenity

# macOS (Homebrew)
brew install qt@5 libusb cmake pkgconf wget zenity

# Compiling all
git clone https://github.com/bigbigmdm/IMSProg.git && cd IMSProg
chmod +x build_all.sh
sudo ./build_all.sh # omit sudo on macOS

После установки вы можете запустить IMSProg из меню приложений.

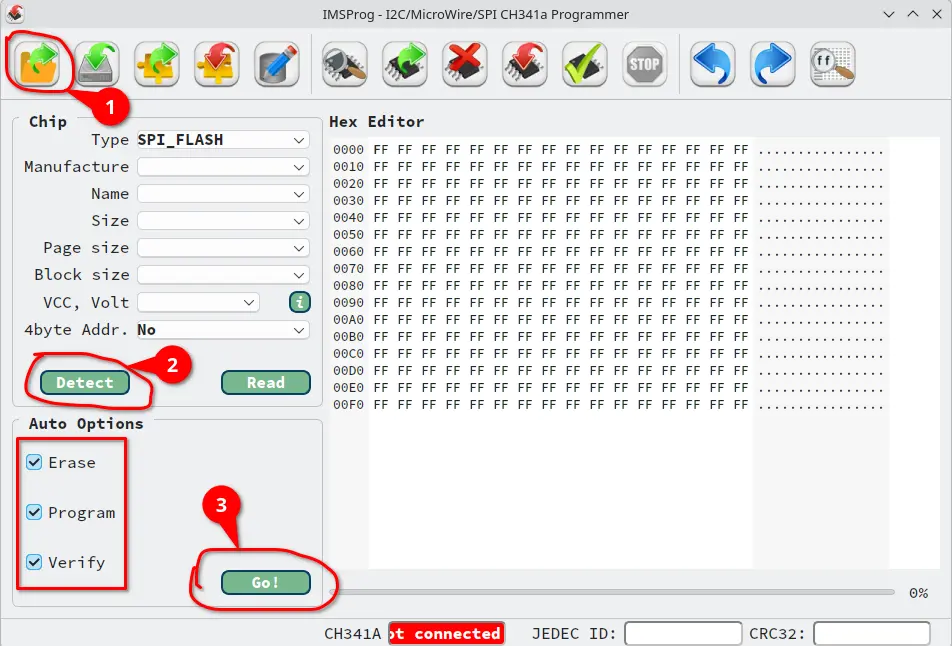

После запуска следуйте инструкциям, обозначенным номерами на схеме:

1. Нажмите Open и выберите файл прошивки для вашей материнской платы (Примечание: как и в случае с NeoProgrammer, переименуйте расширение в .bin)

2. Нажмите Detect чтобы определить модель подключенного чипа Flash. Если точной модели нет в базе данных, воспользуйтесь похожей моделью, как описано выше.

3. Установите флажки во всех трёх полях слева, затем нажмите Go! чтобы начать запись прошивки на микросхему Flash. Обеспечьте стабильность соединения на протяжении всего процесса; в противном случае возможны непредвиденные последствия.

Проверить восстановление ​

Отсоедините все инструменты и кабели от микросхемы Flash. Если вы сняли кулер, удалите остатки термопасты с процессора, нанесите новую термопасту и установите кулер на место.

Подключите кабель питания, как обычно, установите модули оперативной памяти и накопители, подсоедините клавиатуру, мышь и монитор, а затем включите питание. Если LOONGSON 龙芯 появится логотип, значит восстановление прошло успешно.
